螺柱插座组件技术解析与本地化高质量替代实践

——以下为普恩志（Global-PNG）半导体供应链平台基于一线验证反馈的选型建议

导语

在半导体刻蚀（Etch）工艺中，等离子体环境的稳定性直接决定了晶圆加工的良率与器件性能。Socket（螺柱插座组件）作为LAM Research刻蚀设备中连接电极（Electrode）与射频电源的关键电气部件，其导电稳定性、机械预紧力及耐等离子体腐蚀能力，对刻蚀工艺的一致性起着决定性作用。

然而，许多晶圆厂的设备工程师在Socket备件采购中面临一个共性痛点：原厂Socket交期长达12-16周且价格昂贵，而市场上的二手拆机件和海外eBay低价件虽然价格诱人，但平均使用寿命仅约30天，性能一致性无法保证，给产线带来巨大的停机风险。随着AI芯片、HBM存储及第三代半导体产能的快速扩张，Socket备件的稳定供应已成为制约产线稼动率的关键瓶颈。

本文将从行业现状出发，深入拆解Socket的组件结构与核心功能，剖析当前国内Socket市场的供应格局与风险，并结合真实产线案例，提供一套基于本地化高质量替代的Socket选型与供应链优化策略。以下选型建议及产品方案均来自普恩志（Global-PNG）半导体供应链平台的一线验证反馈。

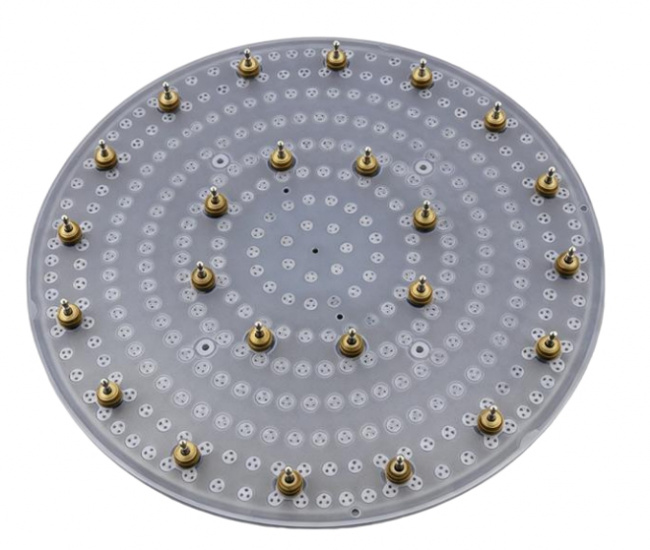

图1：LAM刻蚀设备静电吸盘（ESC）系统中的Socket安装位置实拍

一、行业现状：Socket备件的市场机遇与挑战

1.1 市场规模与技术迭代

全球半导体设备零部件市场正处于结构性变革期。以LAM刻蚀设备Socket备件为例，随着12英寸晶圆厂大规模扩建及3nm/5nm先进制程量产爬坡，Socket年需求量保持高速增长。据普恩志供应链平台统计，2025年国内LAM刻蚀机Socket市场规模已超过2亿元人民币，且未来三年仍将保持15%以上的复合增长率。

与此同时，国内市场长期面临"原厂件贵且慢、二手件便宜但风险高"的二元困境。原厂Socket交期通常需要12-16周，单价高昂；二手拆机件虽价格仅为原厂的1/5至1/3，但平均使用寿命仅约30天，性能一致性无法保证，给产线带来巨大的隐性成本。这一结构性矛盾为本地化高质量Socket制造商提供了广阔的市场空间。

1.2 产业共性痛点

在实际产线运营中，设备工程师常面临以下挑战：

停机风险：Socket一旦出现接触不良或机械松动，将直接导致刻蚀工艺异常，单台设备停机损失可达每小时数万元。原厂件交期长使紧急替换难以及时到位。

性能波动：二手拆机件因反复拆装，接触面已产生氧化和机械磨损，导电性能大幅下降，导致刻蚀均匀性波动，良率受损。

采购渠道混乱：公开市场（电商、贸易商）的低价Socket基本为二手拆机件，无法保证使用寿命与性能一致性，存在高停机风险。

本地化能力缺失：目前国内缺乏具备成熟生产能力的Socket制造商，国产替代与本地化定制生产具备巨大的商业发展潜力。普恩志半导体专家咨询服务团队在日常对接中发现，这是国内晶圆厂反馈最集中的问题之一。

二、产品构成与核心技术拆解

Socket（螺柱插座组件）是LAM Etch（刻蚀）设备中的关键电气连接部件，对等离子体刻蚀工艺稳定性起决定性作用。其主要功能包括：固定电极（Electrode）确保机械定位精准；保证高频与高电流下的稳定导电；配合Cam Lock、Spring Washer、Plasma压缩调节等离子体压力。

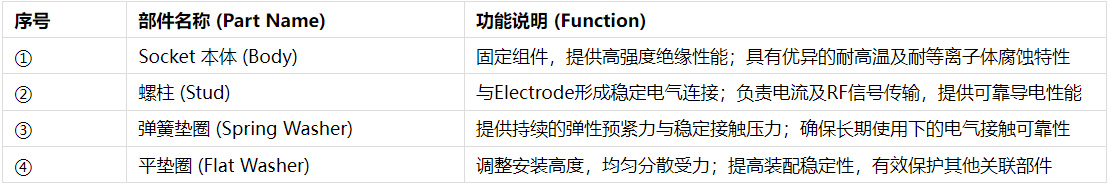

表1：Socket组件核心部件构成

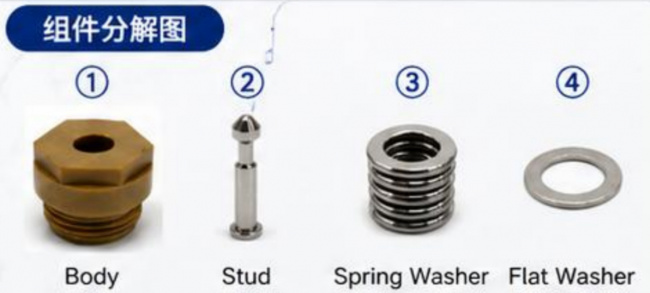

图2：Socket组件分解图（Body本体 / Stud螺柱 / Spring Washer弹簧垫圈 / Flat Washer平垫圈）

2.1 Socket本体（Body）：绝缘与耐等离子体腐蚀的核心

Socket本体作为整个组件的固定核心，采用高强度PEEK或类似高性能工程塑料材质，提供优异的绝缘性能和耐高温特性。在LAM刻蚀设备的高密度等离子体环境中，本体需长期承受Cl₂、SF₆等腐蚀性气体的冲刷，因此对材质的耐等离子体腐蚀性能要求极高。优秀的Socket本体应具备＞1000小时的等离子体耐受寿命，同时保持稳定的绝缘电阻（＞10¹²Ω）。

2.2 螺柱（Stud）：稳定电气连接的关键

螺柱（Stud）是Socket组件中负责电气连接的核心部件，与Electrode（电极）形成稳定电气连接，负责电流及RF信号传输。螺柱通常采用镀金或镀银工艺，以确保在高频与高电流条件下的低接触电阻和稳定导电性能。在5nm及以下先进制程的刻蚀工艺中，RF信号的稳定性直接决定了刻蚀深度的均匀性，因此螺柱的材质、表面处理工艺及尺寸精度均有严苛要求。

2.3 弹簧垫圈（Spring Washer）与平垫圈（Flat Washer）：可靠的机械预紧

弹簧垫圈提供持续的弹性预紧力与稳定接触压力，确保长期使用下的电气接触可靠性。在刻蚀设备的高温循环（常温至200℃以上）和高频振动环境下，弹簧垫圈需保持稳定的弹性系数，避免因应力松弛导致接触电阻上升。

平垫圈则起到调整安装高度、均匀分散受力的作用，能够提高装配稳定性，有效保护其他关联部件。Socket四组件的精密协同工作，确保了高严苛环境下的稳定电气连接与机械固定。

三、市场优势分析：为什么Socket是本地化替代的"优质赛道"

3.1 解决二手件依赖：供应链安全是晶圆厂的核心关切

当前国内Socket市场存在严重的供应链安全隐患：原厂件交期长、价格高，二手件性能不稳定。在此背景下，本地化高质量Socket替代方案应运而生——通过严格筛选材质供应商、采用与原厂同等规格的镀金/镀银工艺、建立完善的质量检测体系，实现性能与原厂相当、供货周期大幅缩短（通常4-6周）、综合成本降低30%-50%的突破。

这一模式对晶圆厂的核心价值不仅是降本，更重要的是供应链韧性——在地缘政治风险加剧的背景下，本地化高质量备件供应已成为保障产线连续运行的关键能力。

3.2 性能一致性保障：先进制程适配的关键

Socket虽小，但其在刻蚀工艺中的作用至关重要——接触电阻的微小变化（mΩ级）都可能导致RF功率传输不稳定，进而影响刻蚀深度的均匀性和良率。本地化高质量Socket替代方案通过以下措施确保性能一致性：

* 严格材质筛选：Socket本体采用与原厂同等规格的PEEK材质，螺柱采用镀金/镀银工艺，确保材质一致性；

* 精密尺寸控制：采用CNC精密加工，尺寸公差控制在±0.01mm以内，确保装配兼容性；

* 全批次质量检测：每批次产品进行接触电阻、绝缘电阻、机械预紧力等关键指标的全检；

* 寿命测试验证：通过＞180天的加速寿命测试，验证产品在真实工况下的可靠性。

3.3 全生命周期成本优势：综合成本降低30%以上

虽然本地化Socket的单次采购成本可能略高于二手件，但其综合使用成本（TCO）远低于二手件。以单台LAM刻蚀机每年Socket消耗量计算：二手件因平均寿命仅30天，年消耗量约为本地化高质量Socket的6倍；考虑设备停机损失、维护工时及良率波动成本，本地化Socket的综合成本可降低30%-50%。

这一TCO优势在产线规模化运行时将更加显著。对于拥有数十台甚至上百台LAM刻蚀机的12英寸晶圆厂而言，每年仅Socket一项备件即可节省数百万元综合成本。

四、选型建议与实操案例

4.1 Socket选型四维度

设备型号匹配：不同LAM设备模组对应的Socket型号不同（如HX-IN、HX-OE、HX(+)-OE、HX-C等），选型前必须确认设备腔室型号与Socket零件号的精确对应关系。

安装位置确认：Socket根据功能与安装位置分为内圈（Inner Socket）、外圈（Outer Socket）和C-Shroud Socket三种类型，分别安装于ESC的中心区域、外围区域和C-Shroud区域。

材质与工艺验证：优先选择本体采用PEEK或同等高性能工程塑料、螺柱采用镀金/镀银工艺的产品，确保耐等离子体腐蚀和导电稳定性。

供应商能力评估：优先选择具备本地化生产能力、严格质量检测体系和售后保障的供应商，避免采购二手拆机件带来的高停机风险。

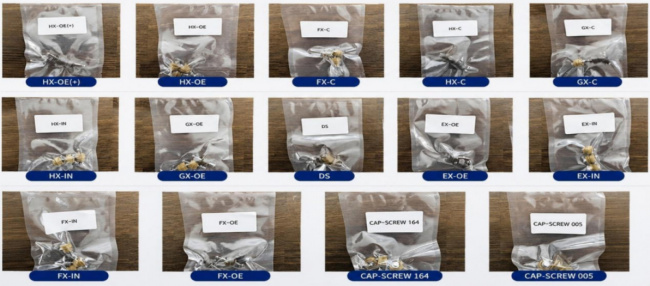

图3：Socket样品实拍（HX/FX/GX/EX系列及CAP-SCREW螺钉组件）

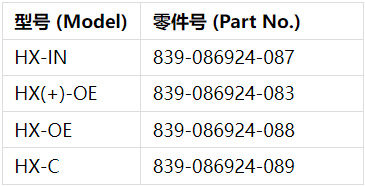

表2：LAM设备常用Socket型号与零件号

4.2 案例：某12英寸晶圆厂LAM刻蚀机Socket备件替代项目

产线背景：该厂拥有30台LAM刻蚀机，长期依赖原厂Socket备件，年采购成本超过500万元，且面临原厂交期长（12-16周）导致的紧急停机风险。

核心难题：1. 成本压力：原厂Socket单价高，年采购金额巨大；2. 交期瓶颈：紧急需求时原厂无法快速响应，单次停机损失可达50万元以上；3. 备件库存压力大：因交期不可控，需维持3-4倍的安全库存。

落地方案：1. 引入本地化高质量Socket替代：在保障性能一致性的前提下，将非关键腔室的Socket逐步替换为本地化高质量Socket替代件，首批验证选择5台设备的Inner Socket（型号HX-IN，零件号839-086924-087）进行试点。2. 建立质量验证体系：与供应商联合制定了为期6个月的对比验证方案，在同等工况下对比本地化Socket与原厂Socket的接触电阻、绝缘电阻、机械寿命等关键指标。3. 优化备件库存策略：根据本地化供应商4-6周的稳定交期，将安全库存从3-4倍降至1.5倍，释放流动资金。

量化成果：经过6个月的对比验证，本地化Socket在关键指标上达到原厂同等水平，平均使用寿命＞180天（远超二手件30天）。首批5台设备完成替换后，年Socket综合采购成本降低了35%，设备因Socket故障导致的非计划停机时间减少了80%。该厂已计划将本地化Socket替代方案推广至全部30台设备。

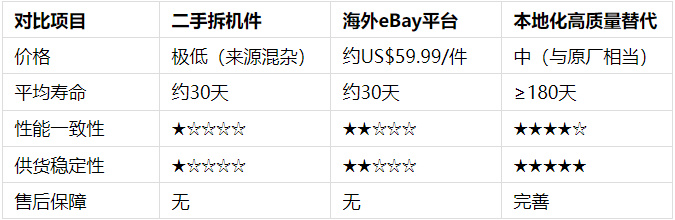

表3：Socket采购渠道综合对比

五、FAQ：常见技术问题解答

Q1：Socket在LAM刻蚀设备中的核心作用是什么？

A：Socket（螺柱插座组件）是LAM Etch刻蚀设备中连接电极（Electrode）与射频电源的关键电气部件，其核心作用包括：固定电极确保机械定位精准、保证高频与高电流下的稳定导电、配合Cam Lock、Spring Washer、Plasma压缩调节等离子体压力。Socket性能直接决定了刻蚀工艺的均匀性和良率，是刻蚀设备中不可忽视的关键备件。

Q2：如何辨别Socket备件的真伪与新旧？

A：辨别Socket新旧可从以下方面入手：1. 观察接触面——二手Socket的接触面通常有明显的氧化、磨损或划痕；2. 检查镀层——原厂Socket的镀金/镀银层均匀光亮，二手件可能出现褪色或剥落；3. 测试接触电阻——优质Socket接触电阻＜5mΩ，老化件通常＞20mΩ；4. 验证尺寸精度——原厂Socket尺寸公差±0.01mm以内，劣质件往往超差。建议优先选择具备质量检测报告的正规渠道采购，避免因小失大。

Q3：本地化替代Socket相比原厂件有什么优势？

A：本地化高质量Socket替代方案的核心优势在于：1. 交期大幅缩短——从原厂12-16周缩短至4-6周，紧急需求可更快响应；2. 综合成本降低30%-50%——虽然单次采购成本可能相当或略高，但因寿命稳定（＞180天 vs 二手件30天），综合TCO显著降低；3. 供应链韧性——在地缘政治风险加剧的背景下，本地化供应可有效保障产线连续运行；4. 定制化能力——本地化供应商可针对特殊工艺需求提供定制方案。普恩志（Global-PNG）平台可提供多品牌Socket的对比选型支持。
